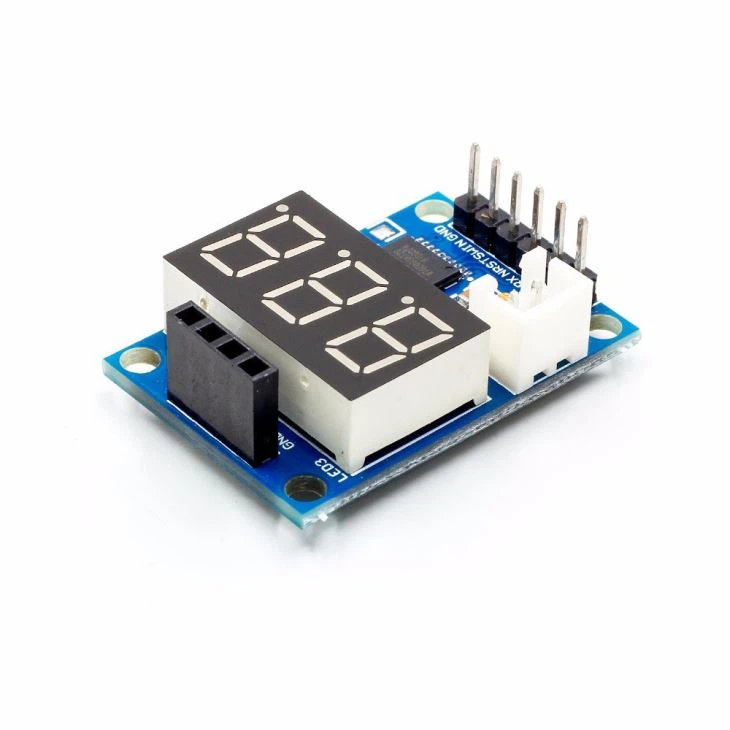

HC-SR04 के लिए अल्ट्रासोनिक दूरी माप नियंत्रण बोर्ड

अल्ट्रासोनिक दूरी माप नियंत्रण बोर्ड HC-SR04 टेस्ट बोर्ड रेंजफाइंडर डिजिटल डिस्प्ले सीरियल आउटपुट HC SR04

जांच भेजें

Kuongshun इलेक्ट्रॉनिक, hc-sr04 जो चीन में स्थित है, के लिए अब अंतरराष्ट्रीय प्रसिद्ध निर्माताओं और अल्ट्रासोनिक दूरी माप नियंत्रण बोर्ड के आपूर्तिकर्ताओं में से एक, बिक्री के लिए गुणवत्ता वाले उत्पाद हैं। हम पेशेवर और अनुभवी श्रमिकों के समूह के साथ-साथ उन्नत उपकरणों से लैस हैं। आप हम से चीन में बने hc-sr04 के लिए छूट और कम कीमत वाले अल्ट्रासोनिक दूरी माप नियंत्रण बोर्ड खरीदने का आश्वासन दे सकते हैं और हमारे साथ pricelist की जांच कर सकते हैं।

विशेषताएं:

1. जहाज पर STM8S103 उच्च प्रदर्शन माइक्रोप्रोसेसर
2. डिजिटल डिस्प्ले के साथ
3. डेटा सीरियल पोर्ट के माध्यम से आउटपुट हो सकता है
4. प्रभावी मापने की दूरी: 3 सेमी - 400 सेमी
5. प्रदर्शन इकाई: सेमी
6. सबसे बड़ी त्रुटि: लगभग 1%
7. कार्यशील वोल्टेज: 5 वी

इंटरफ़ेस विवरण:

1. वीसीसी, जीएनडी: 5 वी पावर इंटरफेस
2. 2.54 मिमी सफेद सॉकेट: 5 वी बिजली की आपूर्ति इंटरफ़ेस
3. TX: पैर भेजने के लिए मॉड्यूल सीरियल पोर्ट
4. RX: मॉड्यूल सीरियल पोर्ट पिन प्राप्त करते हैं
5. NRST, SWIN: आरक्षित STM8 प्रोग्राम डाउनलोड पोर्ट

उपयोग के लिए निर्देश:

1. मापन दूरी को डिजिटल ट्यूब और सीरियल पोर्ट के माध्यम से एक साथ प्रदर्शित किया जा सकता है
2. डिजिटल डिस्प्ले, अल्ट्रासोनिक मॉड्यूल में सीधे प्लग, 5 वी बिजली की आपूर्ति का उपयोग
3. सीरियल पोर्ट आउटपुट: अल्ट्रासोनिक मॉड्यूल में प्लग, मॉड्यूल का VCC, TX, RX, GND USB से TTL मॉड्यूल 5V, RX, TX, GND, सीरियल कम्युनिकेशन बॉड रेट 9600, आउटपुट फॉर्मेट: 'D': XXX से जुड़े हैं। \ r \ n ", जहाँ XXX दूरी का प्रतिनिधित्व करता है, इकाई CM है

सावधानियां:
1. रेंजिंग, 0.5 वर्ग मीटर से कम नहीं का मापा वस्तु क्षेत्र और जितना संभव हो उतना सपाट और थोड़ा मजबूत चिंतनशील क्षमता होना चाहिए, अन्यथा यह परीक्षा परिणामों को प्रभावित करेगा।
2. प्रभावी माप दूरी 3cm-400cm, इस सीमा से परे डेटा में परिणाम या अनुमति नहीं दी जा सकती है
